Обновления в системе BreezeMAX

7 сентября 2005

BreezeMAX - одна из первых выпускаемых систем фиксированного широкополосного радиодоступа, соответствующих семейству стандартов IEEE 802.16а. Оборудование разработано компанией Alvarion, основным членов консорциума WiMAX. Система BreezeMAX предназначена для построения операторских сетей беспроводного доступа с высоким качеством услуг, таких как доступ в Интернет, виртуальные частные сети (VPN), телефония, интерактивное ТВ, видеоконференцсвязь. Главное преимущество BreezeMAX перед системами BWA ранних серий - это механизм сквозного ("end to end") качества обслуживания (QoS), регламентируемый спецификацией IEEE 802.16a. Это означает, что все инструменты QoS заложены в ее математическом обеспечении, начиная с физического уровня. Механизм планирования трафика на основе сервисных потоков, определенный спецификацией IEEE 802.16a, позволяет изолировать потоки данных с различным приоритетом, полностью исключая их взаимное влияние.

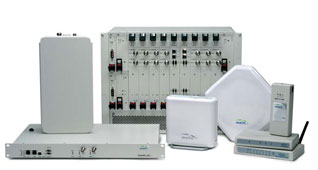

Выпускаются два типа базовых станций: Macro Base Station и Micro Base Station. Оба типа станций поддерживают технологии OFDM и OFDMA, используют масштабирую архитектуру и построены по модульной технологии. Один сектор базовой станции каждого типа обеспечивает обслуживание абонентов на территории радиусом до 15 км и предоставляет информационные услуги через беспроводной канал информационной емкостью от 4,5 до 72 Мбит/с. Полоса радиочастот для каждого сектора может быть установлена 1,75 МГц либо 3,5 МГц. Значительная производительность при узкой полосе радиоканала достигается благодаря высокой спектральной эффективности системы.

Macro Base Station представляет собой модульный блок высотой 8U, который устанавливается в стойку 19" или ETSI, и подключается к нескольким внешним радиомодулям. Устройство обеспечивает высокий уровень надежности и резервирования. В нем реализована поддержка техники адаптивного приема, пространственно-временное кодирование (STC) и механизм поляризационного разделения. Названные методы обработки сигнала позволяют использовать самостоятельно устанавливаемые пользователями абонентские устройства без юстировки антенн.



Micro Base Station является удобным и выгодным решением для сетей с малой плотностью абонентов. При этом в устройстве реализованы основные функции WiMAX системы. Micro Base Station состоит из 1U модуля внутреннего монтажа, который подключается к радиомодулю такого же типа, что используется и в Macro Base Station. Этим обеспечивается гибкость в выбора типов базовых станций при сохранении имеющихся внешних радиомодулей.

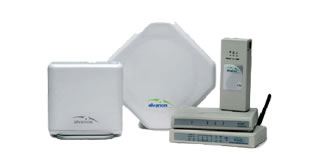

Абонентские станции BreezeMAX делятся на несколько типов. Абонентский комплект Broadband Data IDU допускает подключение сетевого устройства или локальной сети через 10/100 Base-T IP порт. Другая модель Networking Gateway IDU включает четырехпортовый Ethernet-концентратор и беспроводную точку доступа Wi-Fi для организации WLAN небольшого радиуса, например, в офисе абонента. Следующий тип абонентских устройств Broadband Voice Gateway CPE IDU имеет встроенные аналоговые телефонные интерфейсы POTS (до 2-х). Особенного внимания заслуживает абонентская станция BreezeMAX Si, ориентированная на упрощенную процедуру инсталляции и предназначенная для установки внутри помещений. Эта модель оснащена адаптивной антенной системой и построена на чипсете Intel® PRO/Wireless. Процесс установки BreezeMAX Si занимает несколько секунд благодаря простоте процедуры подключения и аутентификации на основе SIM-карты. Поддерживаются сервисы 10/100 Base-T для IP, точка доступа 802.11b/g и 1 или 2 телефонных аналоговых порта RJ11.

        Технические характеристики

  • Агрегатная скорость передачи данных в канале пользователя: до 12,7 Мбит/с
  • Диапазоны радиочастот: 2,3 ГГц, 2,5-2,7 ГГц, 3,4-3,5 ГГц; 3,5-3,6 ГГц
  • Ширина используемых полос частот: 1,75 либо 3,5 МГц
  • Метод доступа к среде передачи: TDMA
  • Метод дуплексирования:
  • Базовая станция: FDD full duplex
  • Абонентские станции: FDD half duplex
  • Модуляция: QAM16-QAM64
  • Метод кодирования: код Рида-Соломона FEC с переменной длиной блока и избыточностью кодирования

Техническое описание (PDF, 319 Кб)

Описание испытаний
