4xE1/IP шлюз Arranto 1400 от Resolute Networks

16 февраля 2005

Arranto 1400 - шлюз производства Resolute Networks, предназначенный для обеспечения сетевых подключений, аналогичных по классу сервиса линиям с коммутацией каналов. Шлюз используется в многоточечных сетях топологии "звезда". Устройство поддерживает ряд мультисервисных приложений на основе передачи потоков E1/T1 и Ethernet через сети доступа, работающие по протоколу IP. Локальные порты шлюза Arranto 1400 позволяют подключить 4 потока E1/Т1 и локальную сеть Ethernet для последующего распределения ресурсов подключений через магистральный порт IP между несколькими шлюзами Arranto 100 или Arranto 400, в соответствии с распределяемой емкостью. Пример построения сети показан ниже на схеме.

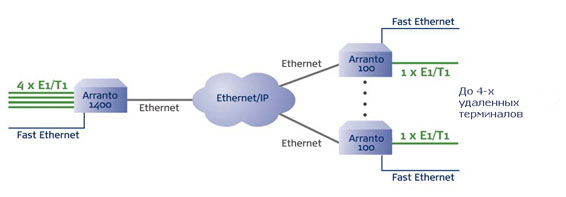

Схема построения сети

Шлюз Arranto 1400 обеспечивает прозрачное подключение для любых типов устройств, содержащих Е1/Т1 порты, как то: TDM коммутаторы, цифровые АТС и базовые станции сотовой связи. Arranto 1400 поддерживает стандарты IETF, Metro Ethernet Forum и ITU-T pseudo-wire circuit emulation, а также спецификации ITU-T H.823/G.824 E1/T1.

Устройства выпускаются в компактном корпусе, рассчитанном на монтаж в стойке. Arranto 1400 позволяет менять параметры конфигурации как через локальный порт Ethernet, так и через внешний порт Ethernet/IP, что позволяет располагать центральный шлюз системы на удаленном объекте сети. При этом возможна передача данных через внешние как проводные, так и беспроводные сети IP. Предлагаем ознакомиться с серией совместных испытаний шлюза Arranto 100TE и радиомостов BreezeNET B.

Технические характеристики

  • Количество магистральных подключений: до 4-х
  • Порты Е1/Т1: 4 x RJ45 8-pin (симметричные)
  • Порт Ethernet: RJ45 8-pin, 10/100 МБит/с
  • Порт Uplink IP/Ethernet: RJ45 8-pin, 10/100 МБит/с
  • Скорость передачи по внешнему порту IP: от 0 до 100 МБит/с
  • Протокол формирования каналов: Resolute Minimal Ethernet; MEF/CESoE
  • Величина пакета при передаче Е1/Т1: 42 - 1496 байт
  • Синхронизация: внутренняя, по обратной связи
  • Стандарты Е1: ITU-T Rec. G.703, G.704, G.706, G.732, G.823
  • Порт управления: RS232/V.24 (DTE) 115kbps D-type 9-pin (F)
  • Диапазон рабочих температур: 0 ... +50°С
  • Веc: 750 г.
  • Размер: 253 x 198 x 48 мм

Источник информации: Dateline
