SIRIO GP 108-136 LB/UHF 1/4, 108-136МГц, 0.89м, 22МГц, 1000Вт, 0dBd, 2.15dBi, SO 239

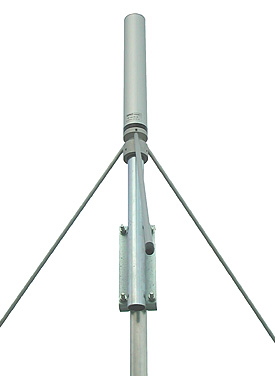

Широкополосная базовая антенна типа "Ground
Plane" сделана из алюминия и других высокока-
чественных материалов для достижения наилучших
характеристик и прочности. Радиальный штырь
заземлен для защиты от статических разрядов.
Антенна специально сконструирована для работы
в «авиационном» диапазоне. Возможен
боковой монтаж на мачту с помощью крепления
SIRIO FT 2.


Тип:                                                                Ground Plane
Электрическая длина:                                                  1/4
Импеданс:                                                                  50 Ом
Диапазон частот:                                  RX  108-136 МГц
                                       TX  118-136 МГц (V.S.W.R. <2:1)
ДН в горизональной плоскости:                      круговая
Ширина ДН на уровне -3dB
  в вертикальной плоскости:                                       78°
Поляризация:                                            вертикальная
Значение КСВ:                                                           <1.2:1
Полоса пропускания при КСВ 2:1:               22.00 МГц
Макс.мощность:                                                     1000 Вт
Усиление:                                                   0 dBd, 2.15 dBi
Ветровая нагрузка:                                              150 км/ч
Длина:                                                                       890 мм
Вес:                                                                              1310 г
Длина противовесов:                                            655 мм
Разъем:                                                                     SO239
Возможный диаметр мачты:                          36-40 мм

• График КСВ
×
График КСВ

• Диаграмма направленности в Е плоскости
×
Диаграмма направленности в Е плоскости
